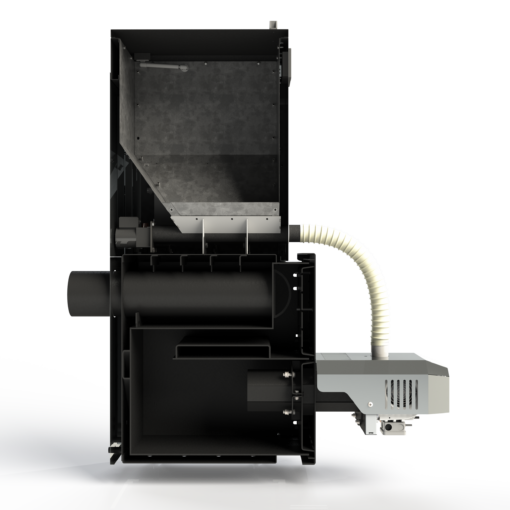

Автоматический моноблочный пеллетный котёл 20 кВт FOCUS

Современный, экономичный отопительный котёл по принципу единая установка. Единое устройство где мы собрали для вас всё что нужно для организации полноценной системы отопления частного дома или мастерской, небольшого заведения или офиса. В наш моноблок мы включили все элементы единого решения. Бункер для хранения пеллет, автоматическую подачу и розжиг, систему контроля и мониторинга, интернет управление, погодный алгоритм (котёл сам по погоде за окном подготовит температуру теплоносителя), встроенный узел подмеса на основе автоматического 4х ходового клапана — для регулировки температуры будь то батареи, воздушного конвектор или системы тёплый пол, патрубки для подключение системы горячего водоснабжения. Приобретая единожды одно изделие — нет нужды заботиться о дополнительной автоматике, смесителях, настройке и контроле. Сервис инженер выполняет подключение за один цикл и отдаёт в эксплуатацию всю отопительную систему, что работает на ваш объект (батареи, тёплый пол или воздушное отопление).

Пеллетный моноблочный котёл ТМ «FOCUS» специально создан для бытового сегмента и малых бизнес помещений, небольших производств и мастерских до 200м2, соблюдая принцип работы в автоматическом режиме. Акценты при разработке и производстве котла сделаны на эффективности теплосъёма именно на работе комплекса в основе которого факельная пеллетная горелка работающая кроме чистой древесной пеллеты и на зольной (агро) пеллете, имея функцию самоочистки колосника и автоматического розжига с контролем пламени по его свечению, автоматика буквально видит пламя и его поддерживает самостоятельно. Эта совокупность является основой экономического целесообразности покупки и простой эксплуатации оборудования при использовании доступной в продаже топливной гранулы.

Основные преимущества пеллетных котлов ФОКУС:

• встроенная система интернет мониторинга и управления котлом, сохраняет всю информацию о работе котла, температурах. Облегчает настройку, помогает в эксплуатации и решении вопросов при обращении в сервис службу, глобально уменьшает ложные выезды мастера (часто достаточно просто совета). Удалённый запуск и остановка, удалённое управление температурой, при установленных комнатных панелях — управление температурой помещений.
• сенсорная, интуитивно понятная панель управления, дружелюбный интерфейс настроек.
• удобная очистка пеллетной горелки, подвижный колосник самостоятельно сбрасывает золу, оптический датчик контролирует фактическое наличие пламени, автоматическая подача пеллет, плавная регулировка нужной температуры и соответственно — мощности, контролирует расход топлива.
• хорошо развитая конвективная часть теплообменника в комплексе с высокоэффективным горизонтальным теплообменником;
• гибридный теплообменник (изначально пластинчатый, работающий на отбор тепла и в качестве зольного фильтра, и трубчатый), позволяющий эффективно снимать инфракрасное излучение факела горелки;
• большой размер зольника (максимально возможный) специально для работы на высокозольном топливе;
• наличие участка конструкции (пластинчатый теплообменник) для снятия первичного теплового напряжения факела. При этом исключено точечное воздействие факела на конструктив теплообменника. Используется для осаждения тяжелых частиц летучей составляющей факела;
• удобное обслуживание теплообменника с продуманным доступом через широкий люк, горизонтальной очисткой, зольной камерой перед дымоходом;
• зольник высокой емкости рассчитан на работу с котлами промышленной серии. При приобретении полного комплекта оборудования ФОКУС свободно работает на высокозольной пеллете без характерных проблем эксплуатации для зарубежных котлов, рассчитанных на сертифицированную пеллету.
• встроенный бункер 130 литров (~70кГ пеллеты), значительно упрощает расположение и подключение котла в малых помещениях частного жилого фонда.
• так же гарантируется отсутствие конденсации в котле. Это в свою очередь на 30% увеличивает КПД котла по сравнению с комплектацией без защиты «обратки» и на холодной системе (когда обратка системы ниже 20-30*С). В результате отстутствует необходимость подбора смесительного оборудования с и его синхронизация с автоматикой котла.
• резьбовые патрубки для подключения ГВС (требуется опциональный датчик температуры ГВС), куда можно подключить теплообменник или бойлер косвенного нагрева.

Конструкционные особенности котла:

• Материал котла – конструкционная сталь 09Г2С:
  • толщина стенок теплообменной части (топка и первичный теплообменник, лудки) – 6мм;
  • толщина внешней оболочки водяной рубашки котла – 4мм.
• Теплоизоляция – базальтовая минеральная вата толщиной 50мм.
• Кожух котла – нержавеющая шлифованная сталь AISI201.
• Единственная секционированная дверь, на которой расположена пеллетная горелка — открывает доступ не только для обслуживания самой горелки, но и для обслуживания теплообменника и общего осмотра.
• Регулируемые петли и замки для точной настройки плотного прилегания двери к проёму.
• Возможность изменения стороны открытия дверей.
• Гибридный теплообменник из пластинчатого и жаротрубного.
• Большой зольник, рассчитанный на несколько суток непрерывной работы на средней и выше средней мощности.
• Встроенный бункер с верхней откидной крышкой на пневматических амортизаторах — удобная загрузка, ёмкость 70кГ пеллеты для работы не менее суток на максимальной мощности.

 Особенности работы комплекса на основе пеллетной горелки ФОКУС

Встроенная пеллетная горелка ТМ «FOCUS», входящая в данный комплект оборудования, будет работать как на чистой, древесной пеллете, так и на агропеллете с зольностью до 10%. При этом может использоваться топливная гранула из отходов подсолнечника, кукурузы, гречки, риса, мебельных отходов и соломы без ограничений.

Пеллетный моноблочный котел FOCUS 20 является оптимальным решением для домохозяйств и небольших магазинов, а также удалённых объектов.

Преимущества встроеной горелки:

• автоматический розжиг (установлены японские керамические свечи для бесконтактного воздушного розжига пеллет);
• подвижный моноколосник. Используется для ворошения горящего топлива с последующим выталкиванием высокозольного остатка в зольник котла;
• шнек подачи топлива в камеру сгорания горелки;
• встроенный датчик температуры шнека горелки (безопасность, автоматика отключит подачу топлива с передачей сигнала аварии);
• встроенный датчик пламени инфракрасного диапазона, для фиксации и контроля уровня излучения пламени (безопасность, автоматика фиксирует наличие и отсутствие пламени, используя при этом соответствующие поведенческие сценарии);
• подобранные пропорции первичного и вторичного воздуха, для правильной организации сжигания топлива;
• высоконадежный привод швейцарской фирмы «Belimo» с защитой от заклинивания – двигает колосниковую пластину;
• сопло камеры сгорания с воздушной продувкой (для моделей 100-150кВт) выполняет функции охлаждения сопла и одновременного подогрева вторичного воздуха. Повышает КПД выработки тепла горелкой, за счет дожига газов на выходе из сопла;
• сопло и колосник выполнены из нержавеющего сплава.

Все модели факельных горелок имеют «разрыв» линии подачи топлива, обеспечивая безопасность эксплуатации оборудования. С помощью контроллера можно легко настраивать работу оборудования.

Функции и комплектация

Функционал пеллетного котла FOCUS 20 (5-25 кВт):

• регулировка мощности в пределах 5 кВт – 25 кВт;
• 5 базовых уровней безопасности;
• автоматическая работа: розжиг, тушение,очистка;
• керамическая зажигалка;
• низкое энергопотребление (без учёта авто розжига — 40Вт) – может работать от аккумулятора и солнечной панели;
• PID-регулирование (возможность точного регулирования горелкой с помощью аналогового управляющего сигнала, в том числе, в рамках технологии «умный дом»);
• подвижный колосник для механической очистки горелки;
• управление насосами (горячая водоподготовка и отопление);
• работа с комнатным термостатом и интернет-модулем
• работа с погодным регулированием.
• встроенный модуль интернет соединения с подключённым доступом на сервер производителя (хранится статистика и доступ к настройкам).

Пеллетный котел FOCUS 20 соответствует ГОСТ32452-2013 (EN 15270:2007). Предоставляется гарантия 12 месяцев.

Комплект поставки:

• Твердотопливный котел FOCUS 20 кВт в комплексе с встроенной горелкой;
• Встроенный 4х-ходовой смесительный узел с датчиком температуры системы отопления;
• Датчик погоды;
• Сенсор температуры дым газов;
• Датчик температуры горячего водоснабжения;
• Интернет модуль EcoNet
• Встроенный шнековый транспортер;
• Гофрированная труба ПВХ – 1 м;
• контроллер по управлению пеллетным котлом;
• Документация.

Оборудование для пеллетных котельных

Устройства и модули, повышающие уровень автономности системы отопления:

• комнатный сенсорный регулятор EcoSter;
• дополнительные датчики температуры.

Проконсультируйтесь по особенностям развертывания отопительных контуров и подключения у наших специалистов.

Диаметр патрубка выхода дымохода

160 мм.

Требования к помещению котельной

При проектировании необходимо придерживаться требований:

• МДНАОП 0.001.26-96;
• ДБН В.2.5-ХХ: 20ХХ;
• СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование»;
• СНиП II-35-76 «Котельные установки».
