Котлы предназначены для работы в системах центрального водного отопления с принудительной (закрытая система отопления под давлением) или естественной (открытая система отопления) циркуляцией теплоносителя жилых домов, дач, производственных и складских помещений, торговых объектов, зданий социального и административного назначения.

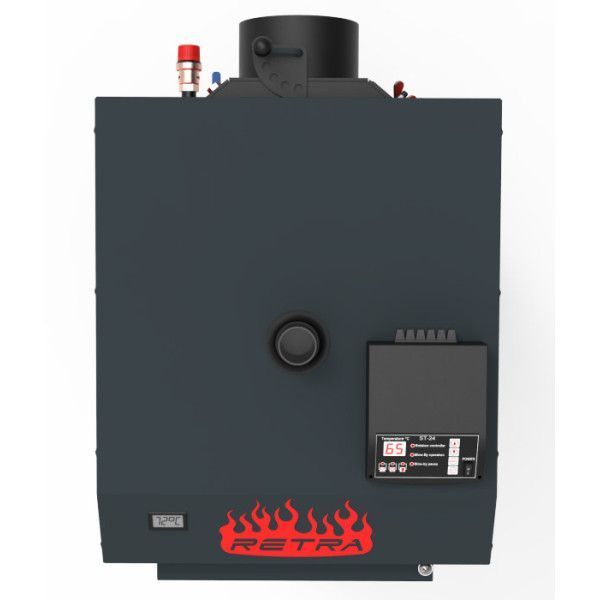

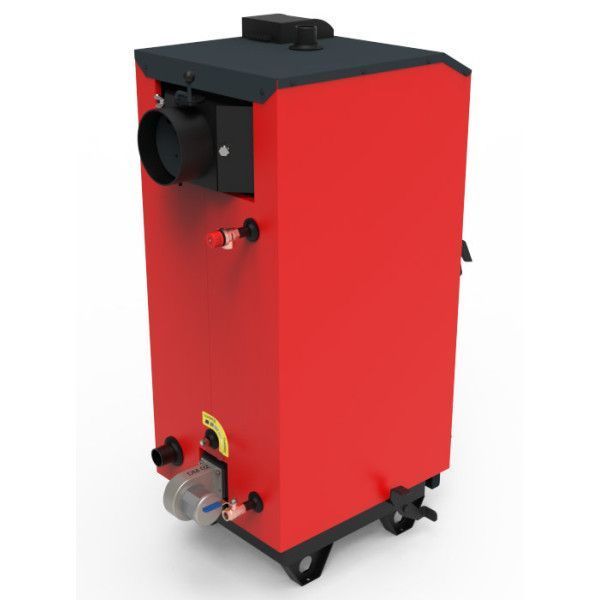

Котлы Ретра-5М PLUS поставляются с вентилятором и блоком управления (контроллером), который контролирует процесс горения и работу насосов центрального отопления.

Преимущества котлов модельного ряда «Ретра-5М»

• Конструкция котла позволяет сжигать различные виды топлива (уголь, брикеты, дерево, отходы древесины).
• Расположение горизонтальных (конвекторных) камер дает минимальный эффект конденсации дымовых газов, что значительно продлевает срок эксплуатации котла.
• Котел приспособлен к эксплуатации как с механическим регулятором тяги, так и системою электронного управления и подачей воздуха, который регулирует процесс сжигания.
• Возможна установка факельной горелки с бункером для сжигания пеллет в автоматическом режиме.
• Гарантия - от 2 до 5 лет (в зависимости от толщины металла)!

СТРОЕНИЕ КОТЛА

Стальной теплообменник (1) состоит из двух частей, в нижней части находится камера сгорания (2), в верхний расположены прямые горизонтальные перегородки (3) (конвекторные камеры), которые образовывают конвективные каналы теплообменника. Прямые горизонтальные перегородки и стенки теплообменника охлаждаются водой, образовывая так называемую «водяную рубашку». Процесс горения происходит в камере сгорания на водоохлаждаемых колосниковых решетках (18), под колосниковыми решетками находится камера поддувала (зольник) (9). Дымовые газы пройдя конвективные каналы теплообменника попадают в дымоход (4).

1. стальной теплообменник; 2. камера сгорания (топка); 3. перегородка прямая; 4. дымоход; 5. шибер газохода поворотный; 6. шибер для регулирования вторичного воздуха; 7. форсунки вторичного воздуха; 8. рыхлитель топлива; 9. камера поддувала (зольник); 10. кожух декоративный; 11. люк загрузочный; 12. люк выгребной и удаления пепла; 13. люк поддувала; 14. патрубок подачи; 15. люк для чистки дымовых каналов; 16. патрубок поворота; 17. слой теплоизоляции; 18. решетка колосниковая; 19. патрубок сливной с шаровым краном; 20. клапан предохранительный; 21. термометр; 22. пульт управления; 23. вентилятор наддува.

КОМПЛЕКТ ПОСТАВКИ

• Вентилятор радиальный
• Термометр
• Клапан предохранительный
• Кран шаровый
• Американка 1 1/2”
• Заглушка 3/4"п
• Пульт ST-24
• Гильза под термодатчик
