Описание
Загрузка и сжигание топлива может происходить тремя способами
Режим ручной загрузки
Топливо через верхний люк загружается на колосниковую решетку (верхняя камера сгорания), где и происходит его сжигание. Этот режим предназначен для использования любого топлива крупной фракции (дерево, брикет, кусковой уголь, солома и т.д.). Первичный воздух подается через рассекатель вентилятором, который установлен снизу на задней стенке котла; вторичный воздух для сжигания пиролизных газов подается через форсунки на боковых и верхней стенке топки вентилятором, который находит на верхней стенке. Процесс горения и работу насоса центрального отопления контролирует пульт управления, золоудаления - ручное.
Режим работы с факельной горелкой
В нижний люк котла устанавливается факельная горелка, в которую механизировано подается топливо из бункера. Сгорание топлива проходит в нижней камере. Этот режим автоматической загрузки предназначен для сжигания пеллет (в том числе агропелет). Факел пеллетной горелки направлен на заднюю стенку топки котла с футеровкой. Процесс авторозжига, горения и очистки горелки контролирует многофункциональный блок управления. Механизированная подача топлива, бункер и автоматика поставляется в комплекте с факельной горелкой.
Режим работы с ретортный горелкой
Демонтируется боковой люк котла, на место которого устанавливается ретортная горелка. Топливо подается из бункера с помощью шнека горелки, сгорания топлива проходит в нижней камере. Этот режим автоматической загрузки предназначен для сжигания пеллет и мелкого угля. Процесс горения контролирует блок управления. Питательный бункер для топлива защищен системой пожаротушения с термостатическим клапаном BVTS.
Котлы предназначены для работы в системах центрального водяного отопления с принудительной (закрытая система отопления под давлением) или естественной (открытая система отопления) циркуляцией теплоносителя для теплого и горячего водоснабжения жилых домов, дач, производственных и складских помещений, торговых объектов, зданий социального и административного назначения.
Котлы предназначены для работы в системах с рабочим давлением не более 0,2 МПа (по заказу - 0,6 МПа) и температурой воды на выходе из котла не более +95 °С.
Преимущества котлов
Три режима работы.
Надежность бренда.
Две камеры сгорания.
Современная автоматика.
5 лет гарантии.
Постоянный сервис.
Конструкция котла позволяет сжигать разные виды топлива (пеллеты, уголь, дерево, брикеты, опилки, отходы древесины).
Высокая универсальность: возможность использования различных типов горелок или ручного режима работы.
Толщина стенки теплообменника - 5мм (до 100 кВт), 6мм (150 кВт), что дает большие сроки эксплуатации.

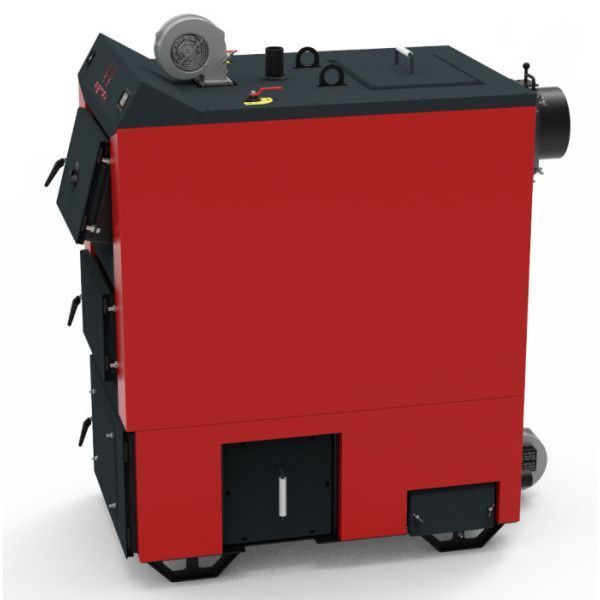

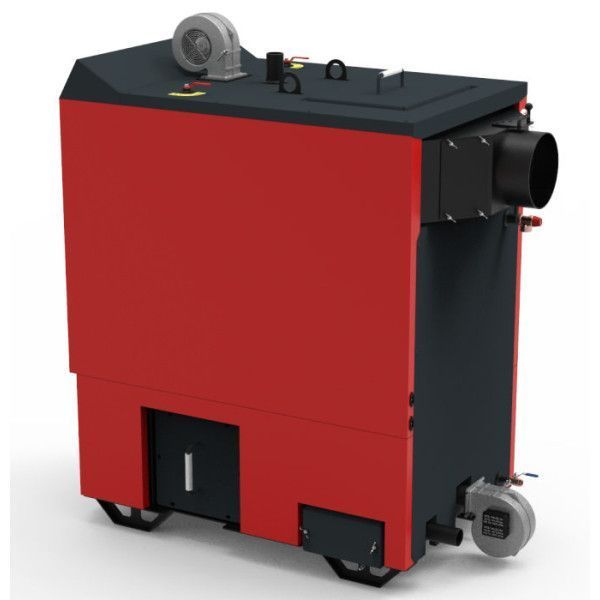

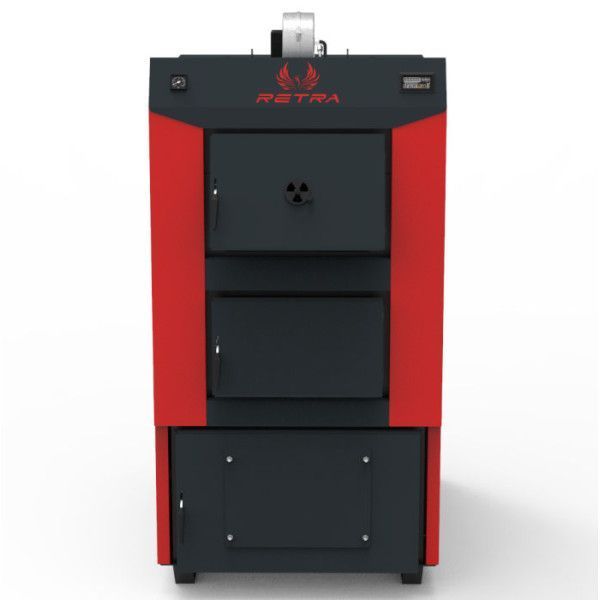

Строение котла Ретра-4М мощностью 25-1250 кВт
Стальной теплообменник (1) состоит из трех основных частей: снизу находится нижняя камера сгорания (15) для использования режима работы с горелкой, сверху расположена верхняя камера сгорания (16) для ручного режима; за ними находятся прямые перегородки (21), которые образуют конвективные каналы теплообменника. Обе камеры разделены колосниковой решеткой (9). Прямые перегородки и стенки теплообменника охлаждаются водой, образуя так называемую «водяную рубашку».
При использовании котла в ручном режиме процесс горения происходит в верхней камере сгорания на колосниковых решетках, под колосниковой решеткой размещен рассекатель первичного воздуха (5), который вместе с вентилятором (8) составляют систему подачи первичного воздуха. Вторичный воздух поступает в камеру сгорания от вентилятора (7) через коллекторы подачи и форсунки (10). Нижняя камера сгорания одновременно выполняет функцию камеры накопления золы с установленным зольным ящиком (6).
В комплект котла входит пульт управления с датчиками температуры, которые погружаются в гильзу (11). Подключение котла к системе водоснабжения осуществляется с помощью патрубка подачи (12), который расположен на верхней стенке котла и патрубка обратки (13), который расположен на задней стенке котла. Также на задней стенке котла размещен сливной патрубок с шаровым краном и предохранительный клапан, который срабатывает при превышении давления разрешенной величины. На верхней стенке котла размещен манометр с краном (14).
При использовании режима работы с факельной (17) или ретортной (19) горелкой, рассекатель первичного воздуха (5) демонтируется и устанавливается заглушка коллектора первичного воздуха (18). Задняя стенка нижней камеры сгорания (15) защищена от огненного факела горелки футеровкой (21).
Разновидности котлов
Ф – с футерованными люками;
В – с водоохлаждаемыми люками;
П – лицевая сторона котла вертикальная (прямая);
К – лицевая сторона котла наклонная (под углом).
По отдельному заказу теплообменник котла изготавливается усиленным - рабочее давление до 0,6 МПа.
Принцип работы котла
Вода из системы теплоснабжения поступает в котел через патрубок обратки (13), растекается по всем внутренним полостям теплообменника и отбирает тепло от горящего топлива через его металлические стенки (контактным и радиационным способами в топке) и газообразных продуктов сгорания (конвективным способом в других частях теплообменника). Нагретая вода через патрубок подачи (12) поступает в систему теплоснабжения.
В режимах работы котла с факельной или ретортной горелкой рассекатель первичного воздуха и чугунная колосниковая решетка демонтируются, вентиляторы первичного и вторичного воздуха котла не используются (действует только вентилятор, установленный на горелке); на место рассекателя первичного воздуха устанавливается заглушка. Золоудаление из котла ручное с помощью зольного ящика. Для автоматических режимов работы котел укомплектовывается бункером (для факельной горелки дополнительно поставляется переход под бункер и гибкий шнек). После разжигания котла управления процессом горения проходит в автоматическом режиме. Вам остается только пополнять бункер топливом.
